| 产品特性：抗裂 | 材质：冷轧钢 | 产地：山东济南 |
| 货号：003 | 规格：35-50mm | 抗压强度：1000mpa |
| 品牌：兴泰 | 用途：混凝土地面桥梁 | 是否跨境货源：否 |
本店产品标价不含税仅供参考，实际价格以原材料为准，上下略有浮动，
详情请咨询我们客服，欢迎广大客户来图来样加工定做各种规格型号。
由于产品重型物居多，默认使用物流***，宝贝标价不含运费，也可联系客服协商其他运输方式，服务热线：152-6345-7555

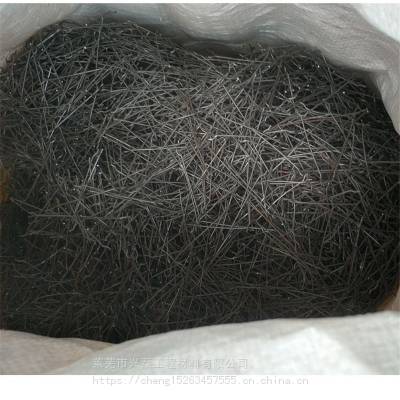

钢纤维是指用钢材的短纤维，将钢丝切断，并按照规定样式压制成两端弯钩，具有一定强度。钢纤维主要用于制造钢纤维混凝土，并应用于隧道、工业地坪等领域。
钢纤维是一种新、高性能的钢纤维品种。钢纤维道路的配合比设计方法大体与普通混凝土相同，不同点为:强度双控标准(抗压强度和弯拉强度);钢纤维掺量根据设计要求的弯拉强度确定;单位用水量和砂率与纤维掺量有关，每掺加0.5%(体积率)钢纤维，单位用水量增加6kg，砂率增大2%。
钢纤维混凝土具有与普通混凝土一样的搅拌、运转和施工性能，纤维在混凝土中不会结球，分布均匀，可在商品混凝土搅拌站进行生产并能用于泵送施工。铣削钢纤维混凝土的早期坍落度损失较大，30分钟损失32%，2小时损失42%。钢纤维混凝土的实际工作性优于相同的坍落度的普通混凝土。钢纤维混凝土具有良好的材料性能，与普通混凝土相比，其抗压强度提高2~20%;弯拉强度提高20~50%;劈裂抗拉强度提高20~40%;耐磨性能提高40%左右，其物理力理性能完全可以满足城市道路工程及检查井盖等配套构件需求技术指标。钢纤维粗糙而洁净的表面，能与混凝土中的水泥浆体牢固的结合，这是铣削钢纤维提高混凝土各种性能的根本原因。
此外，高强钢钎维混凝土在铁道轨枕预制、高速公路伸缩缝、水泥砼道面等预制、现浇、生产施工等方面均已得到大量应用，其优良性能完全可以取得良好的技术经济和社会环境效益。
钢纤维检测
1、钢纤维的抗拉强度检验，要求其抗拉强度不低于380MPa;
2、钢纤维的抗弯拆性能，钢纤维应能经受直径3㎜钢棒弯拆90°不断，每批次检验不少于10根;
3、杂质含量，钢纤维表面不得有油污，不得镀有有害物质或影响钢纤维与混凝土粘接的杂质。
4、钢纤维的长度偏差不应超过标准长度的10%，每批次至少随机抽查10根以上;
5、钢纤维的直径或等效直径合格率不得低于90%，可采取重量法检验，每批次抽检100根，用天平称量，卡尺测其长度，要求得到的等效平均值满足规定;
原材料的检验:
必须满足上述原材料的质量控制标准，应按照公路工程施工技术规范的要求进行检验。
钢纤维混凝土的检验:
应重点检验钢纤维混凝土的和易性、塌落度和水灰比等，同时必须现场目检钢纤维在混凝土的分布情况，
发现有钢纤维结团现象应延长拌和时间。
一、粘结性 由于钢纤维与混凝土基体的界面粘结主要是物理性的，即以摩擦剪力的传递为主，因此对钢纤维本身来说，应该从纤维表面和纤维形状两个方面来改善其粘结性能。
二:硬度 无论哪一种加工方法制造的钢纤维，在加工过程中都遇到高 热和急剧冷却，相当于淬火状态。因此钢纤维的表面硬度都较 高。用于混凝土补强进行搅拌时很少发生弯曲现象。如果钢纤维 过硬过脆，搅拌时也易折断，影响增***果。 在熔抽法生产钢纤维时，从熔抽轮下离心喷出的钢纤维仍处 于高温状态，必须用滚筒或振动输送方法分散并进行冷却。否则 钢纤维聚集，热量难以散发，反而起退火作用。
三:耐腐蚀性 关于钢纤维混凝土耐腐蚀试验的介绍可知，开裂的钢纤维混凝土构件在潮湿的环境中，裂缝处的混凝土碳化，碳化区的钢纤维锈蚀，碳化深度和锈蚀程度随时间增长而发展，对钢纤维混凝土来说，主要是利用裂后弧度和裂后韧性，虽然裂缝宽度比钢筋混凝土小，但是终究是有裂缝的，故此应对在潮湿环境中，特别是在海滨使用的钢纤维混凝土采取防防锈蚀措施. 试脸证明，在***钢纤维混凝土构件具有同等承载能力的前提下，采用直径较大的钢纤维，能提高耐腐蚀性， 采用涂复树脂或镀锌的钢纤维，将能提高耐腐蚀性，如果施工工艺许可的话，可只在混凝土表层1-2cm采用这种钢纤维，必要时也可以采用不诱钢纤维一些业主会用各种不同的密封剂来保护大理石表面，但不管怎么样，都要定期重新密封。酸性污渍。吸干污渍远比擦掉污渍好，因为擦拭会导致污渍扩散。大部分的醋或果汁等污渍可用发酵粉和苏打水制成的浆糊清除掉。等浆糊干燥变硬之后，用湿毛巾擦掉浆糊，再用干毛巾擦干即可。食物污渍。对于变硬的食物污渍，可用化氢清除，但时间不宜过长。一旦污渍消失，用湿抹布擦拭干净，***擦干。油脂污渍。用纸巾吸收油脂，之后可用吸收剂如太洒在污渍区。
